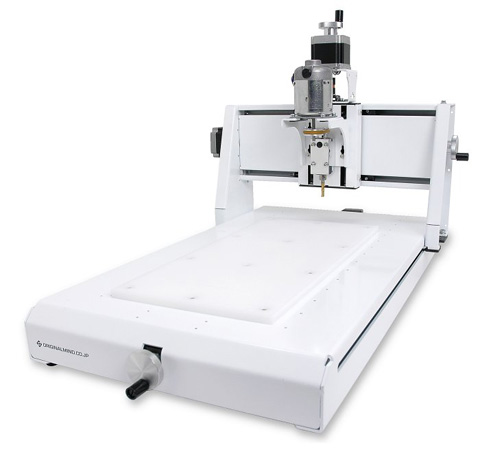

mini-CNCフライス HAKU 2042セット
|
|
※メーカー生産完了となりました。
★お支払い方法について
代金引換又は銀行振込のみとさせていただきます。
クレジットカードでのお支払いをご希望の方は、PayPalでのお支払いをお選びください。
ご注文の前に必ずご一読ください
・本製品を注文する前に「ご用意頂くもの」をご覧になり、お客様の環境にて必要なものをご確認ください。
※今回のセットには、USBCNC(ソフトウェア及びインターフェイス)が含まれていますので、「キットの組立に必要な工具類」をご確認ください。
・本製品は組み立てキットです。お客様にて製品の組立、調整を行っていただきます。
・組立、調整方法については、購入後にログインできるオンラインマニュアルにてご覧になれます。インターネット環境を必ずご用意ください。
・技術的なサポートは全てメーカーのメール対応になります。電話対応は行っておりませんのであらかじめご了承ください。
・本製品はホビー、教育向けの製品です。業務用へ転用される場合、お客様の責任にてご利用ください。
・本製品の使用により生じたいかなる損害などについて、メーカー及び弊社では一切その責任をおいかねます。
「mini-CNCシリーズ使用承諾契約書」を必ずご一読ください。
※ご注文ボタンを押した時点で、上記内容をご承諾いただいたものとさせていただきます。
★お支払い方法について(インターネット通販の場合)
この商品に関しては、代金引換及びクレジットカードでのお支払いは出来ません。
誠に恐れ入りますが「銀行振込」でお願いいたします。
|
| ■特徴 |
mini-CNCシリーズの特長
・コンパクトサイズ
mini-CNCシリーズはどの機種も卓上で使用できるコンパクトサイズなCNCフライスです。
・アルミの切削ができます。
mini-CNCシリーズはどの機種もアルミの加工ができます。
・作る楽しみを体験できます。
組み立てキットなので、作る楽しみを味わいながら、メカ・電気・組み立て・三次元加工など多分野にわたる技術を習得できます。
・CNCを成長させることができます。
自分で組み立てたCNCは、仕組みを理解しているため改造がしやすく、CNCマシンを成長させることができます。しかも、改造パーツは自身のCNCで製作できます。
・NCデータ(Gコード)で動作します。
CNCソフトウェアをインストールしたパソコンと組み合わせることで、一般工作機械と同じNCデータ(Gコード)で動作します。学習教材としても最適です。
ロボット製作者のスタンダードマシン!
広い加工エリア、爽やかな白のデザイン
・高コストパフォーマンス
低価格ながら全軸にリニアガイドを採用し、かつ、広い加工エリアを確保しています。コストパフォーマンスにたいへん優れたマシンです。
・広い加工エリア
203.5mm(X軸)×425mm(Y軸)×68.8mm(Z軸)の広い加工エリアは、より大きなパーツの加工ができ、かつ、多数個取りにも有利。CNCマシンであることのメリットを最大限に発揮できます。
・爽やかな白
一般的な工作機械のように工場を連想させる色使いではなく、爽やかな白を採用。部屋に置いても違和感のないデザインです。
・大きな設置スペースを必要としません
Y軸の構造を、加工テーブルが動く方式ではなく、門型が動く可動式門型構造を採用しました。このため、本体サイズ以上の設置スペースを必要としません。防音BOXを自作される場合にも大変有利な構造です。
・本体サイズを超える材料の取り付けが可能
門型構造だから、本体サイズを超えるような長い材料のセットが可能。さらに、可動式門型構造により運転中に材料が動くことがないため安心して加工を行うことができます。
・すぐれた作業性
可動式門型構造なため、門型を後退させれば作業の障害となるものが一切ありません。開放感のある作業スペースは、材料のセットや工具の交換などでたいへん優れた作業性を発揮します。
・平面度を簡単に得られます
加工エリアが広ければ広いほどストローク全域にわたって完全な平面度を得ることは微調整にたいへんな労力を必要とします。本製品には樹脂製の加工テーブルが付属しており、面出しをすることでテーブルの平面度を簡単に得ることが可能です。もう面倒な微調整から開放されます。とくに平面度が要求される基板加工にはたいへん有利です。
・速い動作速度
ドライブ基板(TRIO)との組み合わせにより、最高速度1,200mm/minを実現しました。とくに樹脂材料の高速加工に有利です。そのうえ、マイクロステップ駆動ですから、振動のない軽やかでなめらかな動きが得られ、仕上がりの美しい加工が可能です。
・手回しハンドルの装着が可能(セットには標準で含まれています)
手回しハンドルがついていると、ちょっとした手加工ができ大変便利です。グリップ付きのたいへん美しいアルミ製ハンドルで、スタビライザーとしての役目も兼ねているため振動の抑制にもつながります。
・原点センサの取り付けが可能
各軸に原点センサの取り付けが可能です。X軸およびY軸に関しては、両サイドに原点センサが取り付け可能になっているため、原点方向の変更が可能です。
・スピンドルプーリーの変更が可能
スピンドルモーターにはオプションのスピンドルプーリー(高速用・低速用のどちらか1つ)を増設可能です。標準では中速のみとなっていますので、用途に合わせてお求めください。
|
| ■仕様 |
| 項目 |
HAKU 2042 |
| ストローク |
X軸:203.5mm
Y軸:425mm
Z軸:68.8mm |
取り付け可能な
材料の高さ |
55mm |
| テーブルサイズ |
200mm(W) × 420mm(D) |
| 加工可能な材料 |
アルミ、樹脂、木材 |
| 最大動作速度 |
1,200mm/min |
| 送りネジ |
台形ネジ(全軸ダブルナット) |
| 分解能 |
| 1/4マイクロステップ時 |
0.0025mm |
| 1/8マイクロステップ時 |
0.00125mm |
| 1/16マイクロステップ時 |
0.000625mm |
工場出荷時は1/8に設定されています。 |
| ドライブ基板 |
TRIO(ケース付き) |
| スピンドル回転数(無負荷時) |
8,000r/min (オプションにより変更可能) |
| スピンドルモーター |
26W(DCモーター) |
| ツールチャック方式 |
セットスクリュー固定方式
対応シャンク径Φ3、Φ3.175、Φ4、Φ6の中から選択 |
| 案内方式 |
リニアガイド(全軸) |
| 原点センサ |
オプション対応 |
| 重量 |
25.2kg |
| 電源 |
DC24V(AC100Vアダプタ付) |
●サイズ
●付属品
|
|
TRIO
|
|

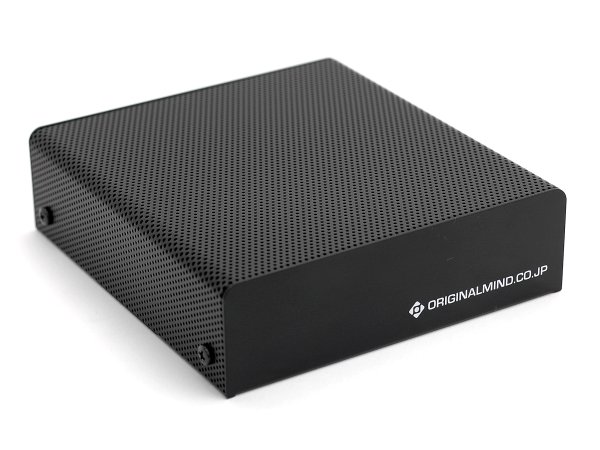

TRIO専用ケース
|
|
|
安全ゴーグル
|
|
ACアダプタ(2個1セット)
|
|
|
配線用ケーブル
|
|
パレレルケーブル
|
|
|
アルミハンドル
|
|
スピンドルシャフトφ4
|
|
| ■セット内容 |
|
|
HAKU 2042組立キット |
|

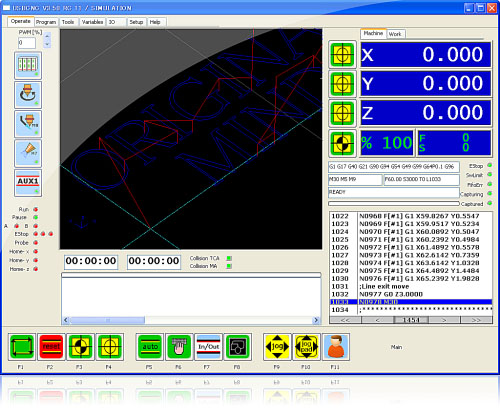

USBCNC/mini-CNC同時購入セット |
 |
エンドミル4種入りお買い得セット |
 |

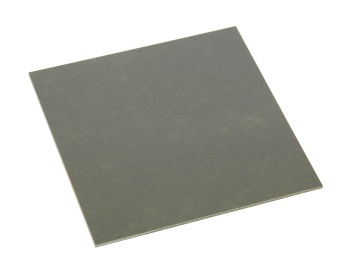

捨て板 t1.6×100×100 ×5枚 |
|
★お支払い方法について
代金引換又は銀行振込のみとさせていただきます。
クレジットカードでのお支払いをご希望の方は、PayPalでのお支払いをお選びください。
| 商品番号 |
2400000014737 |
| 商品名 |
mini-CNCフライス HAKU 2042セット |
| 定価 |
オープン価格 |
| 販売価格 |
341,800円 |
| 税別価格 |
325,524円 |
| メーカー |
オリジナルマインド |
| 送料区分 |
送料込 |
| 配送タイプ |
大型 |
